USB 전용 CID 단말기의 연결방법에 대한 추가설명입니다


 1. 윈도우 XP에서의 연결방법입니다

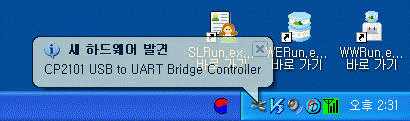

    케이블을 컴퓨터의 USB 포트에 연결하면 윈도우가 자동으로 새 하드웨어가
    연결되었음을 감지하고 아래 그림처럼 화면에 보여줍니다.

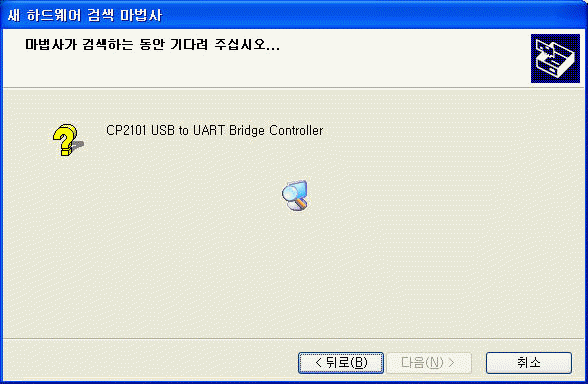

    아래 그림과 같이 새 하드웨어 검색 마법사가 자동으로 작동하는
    동안 잠시 기다립니다.

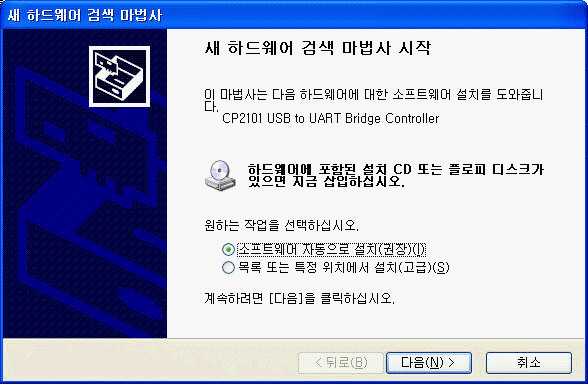

    아래 그림과 같이 새 하드웨어 검색마법사 시작 화면이 뜨면
    소프트웨어 자동으로 설치(권장)을 선택하고 [ 다음 ]을 누릅니다.

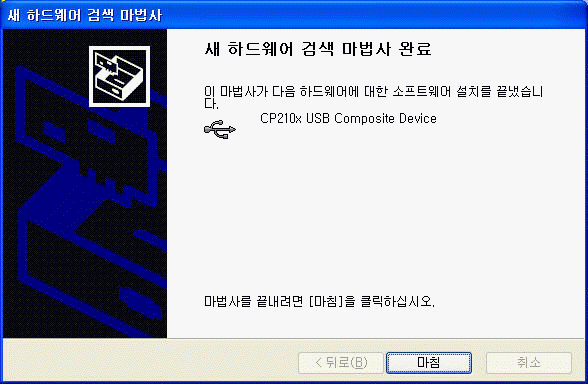

    아래 그림과 같이 별도의 별도의 작업 없이 드라이버가 설치됩니다.
    [ 마침 ] 버튼을 누르면 완료됩니다.




 2. 장치관리자에서 정상적으로 설치되었는지 확인합니다

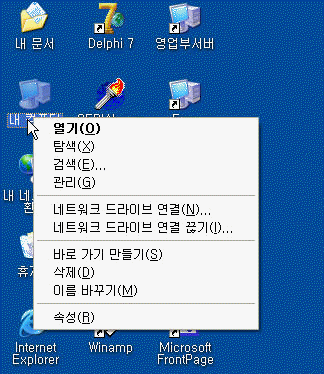

    바탕화면에서 내 컴퓨터를 마우스의 오른쪽버튼으로 클릭하여 관리(G)를 선택합니다.

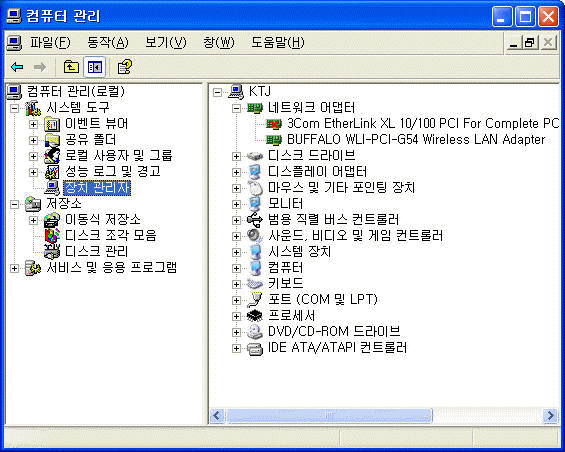

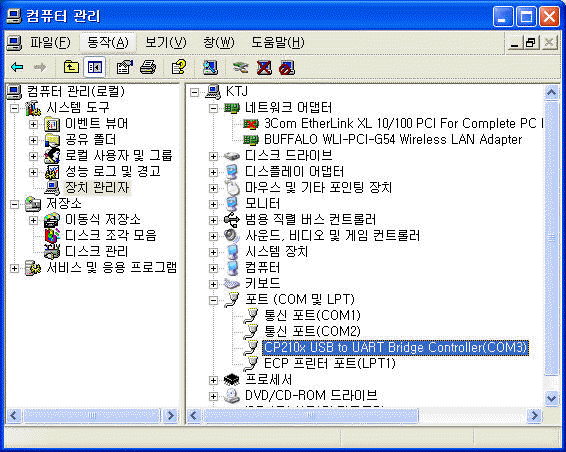

    아래 그림에서 왼쪽창의 장치관리자를 클릭하고 오른쪽 창에서
    포트(COM 및 LPT)의 +기호를 클릭하여 세부내용을 봅니다.

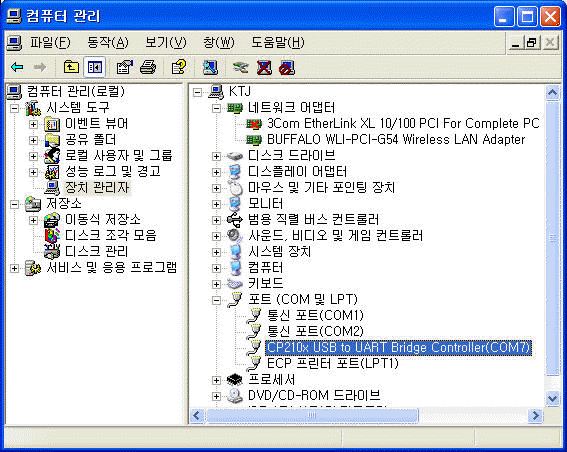

    아래 그림과 CP210x USB to UART Bridge Controller가 보이면 정상입니다.
    새로 생긴 포트가 COM3, COM4, COM5 이면  다음에 설명할 5)번 과정을 무시하여도
    되지만 COM6, COM7...등으로 COM5보다 크게 잡히면 5번 과정을 반드시 해야만
    합니다.

    프로그램에서 COM5보다 큰 통신포트를 지원되지 않으므로 이를 COM5의 값으로
    변경해주셔야 합니다.




 3. COM1 ~ COM5 이외의 포트로 설정된 경우 변경하는 방법입니다

    아래 그림과 같이 COM7로 잡힌 경우 COM5로 변경해야 합니다.
    프로그램에서는 COM5까지만 지원되므로 COM7로 포트가 설정되면 사용이 불가능합니다.

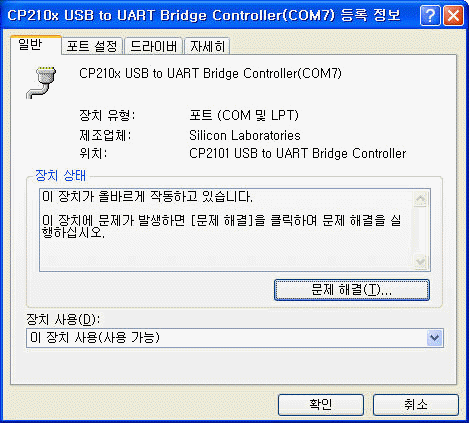

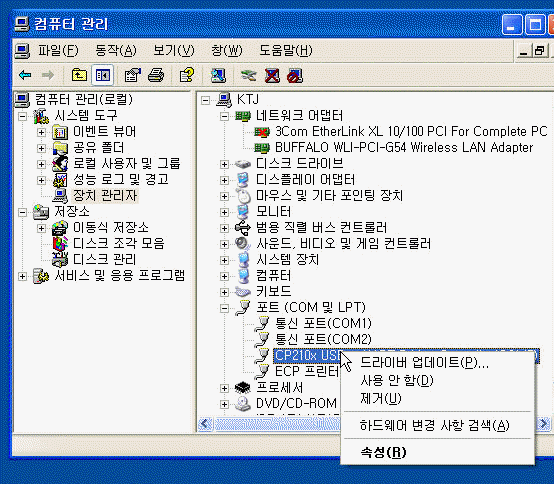

    아래 그림과 같이 마우스 오른쪽버튼을 클릭하여 속성(R)을 선택합니다.

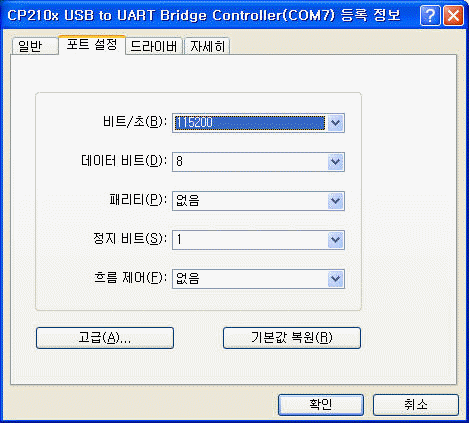

    일반 옆의 포트설정을 선택합니다.




    포트설정 페이지에서 [ 고급 ]버튼을 선택합니다.

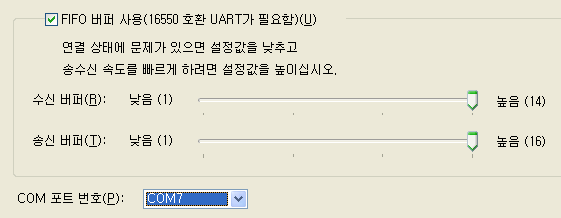

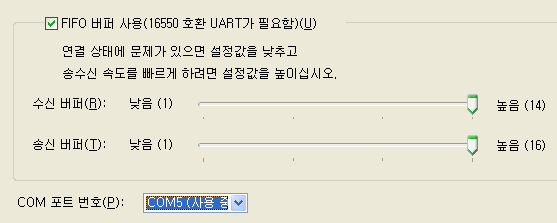

    COM 포트번호(P)에서 COM7을 COM5로 변경합니다.




    COM5로 변경하고 나서 [ 확인 ] 버튼을 누릅니다.
    사용 중이라는 표시가 되어있어도 이를 무시하고 진행하면 됩니다.
    다른 장비에서 실제로 사용중인 경우라면 COM5가 아닌 COM3, CO4등으로
    변경하면 됩니다.

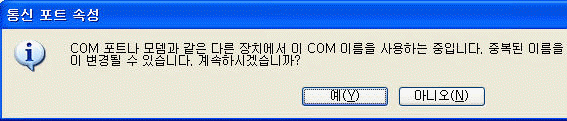

    아래 그림과 같이 경고메시지가 나타나면 해당 포트를 다른 프로그램이나 장비에서
    사용하는지 확인하시고 사용 중이 아니라면 [ 예(Y) ]를 선택하고
    사용 중이라면 [ 아니오(N) ]를 선택하고 나서 COM5아닌 다른 포트로 변경하면 됩니다.




    COM5로 변경하고 나서도 아래 그림과 같이 여전히 COM7로 보인다면
    컴퓨터의 전원을 껐다가 키십시오.
    부팅 후에 다시 확인하시면 COM5로 정상적으로 보일 것입니다.
